RS232 seriyali porti GV trolleyli yo'nalish belgisi RFID sensori bilan ishlaydigan robotning joylashishini aniqlash RFID tegini o'quvchi

Parametrlar:

Ishlash kuchlanishi: 10-26V

Quvvat: 1,2 Vt

Joriy iste'mol: <0,2A

O'chirish himoyasi: teskari polarit himoyasi bilan

Ish chastotasi: 134.2KHZ, 125KHZ

Tanib olish tezligi: 2m/s

Kartani o'qish masofasi: 0-180 mm

Qo'llab-quvvatlanadigan teg turlari: FDX-B, EMID

Aloqa interfeysi: RS232 / RS485

Ish namligi: 10-90% RH (kondensatsiz)

Ishlash harorati: -25 ℃ - + 70 ℃

Himoya klassi: IP54

Qobiq materiali: ABS Muhandislik plastmassalari

Ulanish usuli: terminal

O'rnatish usuli: M4 vintlardek, 4 o'rnatish teshigi

Batafsil:

RS232 seriyali port aloqasi AGV avtomobil yo'nalishi sensori joylashishni aniqlash yorlig'i RF kollektor navigatsiya kartasini o'quvchi - bu radiochastotani identifikatsiya qilish texnologiyasiga asoslangan AGV uchuvchisiz boshqariladigan avtomobillar uchun maxsus ishlab chiqilgan antenna, kuchaytirgich va klassik bardoshli.

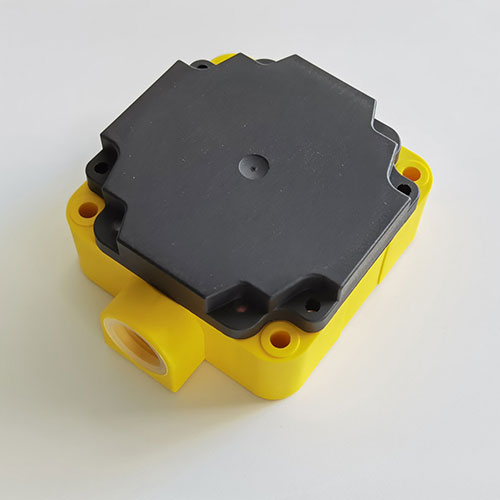

Karta o'quvchi kvadrat ko'rinishdagi dizaynni qabul qiladi, ish chastotasi 134,2KHZ, 125KHZ ni qo'llab-quvvatlaydi, FDX-B, EMID ikkita protokol formati teglarini o'qishni qo'llab-quvvatlaydi, standart sanoat modbus RTU dala avtobus protokolini qo'llab-quvvatlaydi va tarmoq aloqasi uchun qulay tezligini 115200 gacha sozlash mumkin. Karta o'quvchi kompyuter/PLC/bitta chipli mikrokompyuterga ulanishi mumkin bo'lgan aloqa protokolining radiochastota qismini birlashtiradi. Foydalanuvchi RS232 / RS485 aloqa interfeysi orqali faqat murakkab radiochastota aloqa protokolini tushunmasdan tegni o'qish jarayonini yakunlash uchun ma'lumotlarni olishi kerak.

RS232 seriyali port aloqasi AGV trolleyli orientir sensori joylashishni aniqlash yorlig'i RF kollektor navigatsiya kartasini o'quvchi CK-G06 quvvat manbai 26V, 5000 Vt TVS trubkasi, kuchlanishdan himoyalanish va polaritning teskari ulanishi himoyasi kartani o'quvchi 16 darajali avtomatik sozlash bilan birga keladi Sxema turli muhitlarda ishlaganda avtomatik ravishda kontaktlarning zanglashiga olib keladigan parametrlarini sozlashi mumkin, tashqi muhitning kartani o'qish masofasiga ta'sirini minimallashtirish, uning shovqinga qarshi qobiliyatini yanada oshirish va yuqori xususiyatlarga ega. sezgirlik, barqaror ishlash va kuchli ishonchlilikni qabul qilish.

O'rnatish bo'yicha ko'rsatmalar va ehtiyot choralari

&nbsp  1) Karta o'quvchini to'g'ridan-to'g'ri metall yuzasiga o'rnatish tavsiya etilmaydi.

&nbsp  2) Karta o'quvchining kartani o'qish yuzasi metall materiallar bilan qoplanishi yoki o'ralishi mumkin emas va kartani o'quvchi tomoni va metall konstruktsiyasi orasidagi masofa 20 mm dan katta bo'lishi kerak.

&nbsp  3) Kartani o'qish moslamasini elektromagnit shovqinga moyil bo'lgan motorlar, quvvat modullari va boshqa qurilmalardan imkon qadar uzoqroq tuting.

&nbsp  4) Kartani o'quvchi atrofidagi boshqa qurilmalarning elektromagnit nurlanishi kartani o'qish moslamasining sezgirligini pasaytirishi yoki elektromagnit nurlanishga moyil bo'lgan qurilmalar uchun tegishli radiatsiyaviy himoya choralarini ko'rish kerak.

&nbsp  5) Kartani o'qish joyini yorliq kartasiga qaratib o'rnating, yorliq kartasi kartani o'qish yuzasining markazida bo'lishi mumkin va oldini olish uchun kartani o'qish yuzasi va yorliq kartasini iloji boricha gorizontal holatda saqlang; egilish.

&nbsp  6) Kartani o'qish moslamasi va teg o'rtasidagi masofa maksimal sezgir masofaning 10% dan 70% gacha bo'lsa, kartani yuqori tezlikda o'qish kerak bo'lsa, 10-20 mm gacha bo'lgan masofani nazorat qilish tavsiya etiladi.

&nbsp  7) Karta o'quvchi bir vaqtning o'zida faqat bitta teg kartasini o'qiy oladi, shuning uchun ikkita teg kartasini kartani o'qish oralig'iga qo'ymang va ikkita teg kartasi orasidagi masofa karta uzunligidan ikki baravar ko'p bo'lishi kerak; o'quvchi.

 8) Yorliq kartasini o'qishni o'tkazib yubormaslik uchun burilish yoki filialga emas, balki to'g'ri chiziqqa o'rnatgan ma'qul.

   yoki kartani o'qishda xatolikka olib kelishi mumkin, shuning uchun kartani bu joylarga o'rnatmaslikka harakat qiling.

10) Yorliq kartasi uzoq xizmat qilish muddatini saqlab qolish uchun nozik indüksiyon bobinlarini o'z ichiga oladi, iltimos, uni bosib o'tmaslikka harakat qiling.
