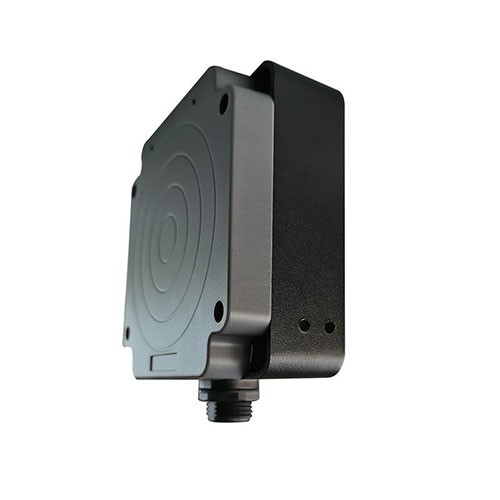

UHF RFID sanoat smart-kartani o'quvchi ko'p funktsiyali radio chastotali elektron yorliqni o'qish

Xususiyatlar

Elektr parametrlari

Chastotasi: 860-960 MGts

Protokol: ISO 18000-6C

Chastota diapazoni: 865 MGts 868 MGts; 902 928 MGts (yoki moslashtirilgan)

FM rejimi: dasturiy ta'minot tomonidan o'rnatilgan FHSS yoki qattiq chastota

RF chiqishi: 20-30dBm sozlanishi; 50 Ō yuk

CPU boshqaruv chipi: ARM (STM32F107)

Aloqa interfeysi: RS232, RS485; boshqa versiyalar TCP/IP yoki simsiz aloqani tanlashi mumkin

Protokol turi: modbus RTU (ixtiyoriy);

Aloqa tezligi: tezligi 9600 ~ 115200bps,

Umumiy maqsadli kirish/chiqish (GPIO): optik izolyatsiyalangan 1 kirish, 1 chiqish;

Ishonchli dasturiy ta'minotni yangilash: kengaytiriladigan yangilash mexanizmi

Ilova dasturiy interfeysi: API ishlab chiqish to'plamlari va dastur tartiblarini taqdim eting

Ish holatini ko'rsatish rejimi: LED indikatori, signal

Kirish kuchlanishi: 9-24V ga moslash

Quvvat: 22 Vt (RF chiqish quvvati 26 dBm)

Atrof-muhit parametrlari

Namlik: 5% dan 95% gacha, kondensatsiyalanmaydi

Himoya darajasi: IEC IP67

Ishlash harorati: -20°~＋70°

Saqlash harorati: -40°～+85°

Jismoniy parametr

Hajmi: 95 (L) * 95 (W) * 40 (H) mm

Ulagich shakli: dumaloq suv o'tkazmaydigan M10 pinli rozetka

Paket og'irligi: 450 g

O'rnatish braketi usuli: galvanizli temir qavs, o'qish burchagi sozlanishi

Ro'yxatdan o'tish tavsifi

◆Oʻquvchi uchun faqat saqlash registrlari mavjud va qolgan registrlardan foydalanib boʻlmaydi. U uchta 0x03, 0x06 va 0x10 buyruq kodlarini qo'llab-quvvatlaydi.

UHF parametrlari

RF yadro chipi: PR9200 maxsus radio chastotasi chipi

Chastota diapazoni: 902-928MHz yoki 865-868MHz (sozlanishi mumkin)

Chastotani modulyatsiya qilish usuli: Keng spektrli chastotali modulyatsiya (FHSS) yoki qattiq chastota, dasturiy ta'minot tomonidan o'rnatilishi mumkin

O'rnatilgan antenna: 3dbi dumaloq polarizatsiya antennasi

Havo interfeysi protokoli: EPCglobal UHF Class 1 Gen 2 / lSO 18000-6C

Chiqish quvvati: 18-26dBm±1dBm

Chiqish quvvatini sozlash: 1 dBm qadam (dastur tomonidan o'rnatiladi)

O'qish masofasi: masofani 30 sm-200 sm oralig'ida boshqarish mumkin (teg ishlashi va antennaning o'sishi bilan bog'liq)

Shakl va interfeys

U ABS + alyuminiy qotishma qobig'ini qabul qiladi, uni yaxshi shamollatiladigan, chang va yomg'irdan himoyalangan muhitda ichki yoki tashqi makonga o'rnatish mumkin.

Yuqoridagi jadvaldagi aloqa interfeysi, signal va simlar ketma-ketligining indikatori quyidagi xususiyatlarga ega:

A. RS232 aloqa interfeysi: 1 RS232 porti (DB9 uyasi: RxD qabul qilish, TxD yuborish, signal tuproq) to'g'ridan-to'g'ri kompyuterning ketma-ket portiga ulanishi mumkin va aloqa masofasi 10 m dan kam.

B. Buzzer: O'rnatilgan signal, o'quvchi har safar elektron tegni o'qiganda, u ovoz chiqaradi.

C. Ko'rsatkich chirog'i: qizil indikator chiroq yoqilgandan keyin doimo yonadi; o'quvchi har safar elektron yorliqni o'qiganda, ko'k ko'rsatkich chiroqchasi yonadi.

D. Quvvat interfeysi: +9 ~ 12V D aviatsiya rozetkasi (ya'ni qizil va qora).

E, I/U interfeysi

◆1 RS485 porti (485+ (ya'ni binafsha), 485- (ya'ni to'q sariq) differensial signal 1, uzoq masofalarga signal uzatish uchun

◆2 I/U chiqish portlari: sariq va koʻk simlardan foydalangan holda yuqori va past darajadagi signallarni chiqaradi.

◆GND (ya'ni kulrang);

◆1 tetik signali kirish porti: FIN1- (ya'ni ko'k), FIN1+ (ya'ni pushti), past darajadagi tetik.

Eslatma: O'quvchi tetik rejimida ishlaganda, agar sim past darajaga ulangan bo'lsa, o'quvchi yuqori daraja tiklanmaguncha avtomatik ravishda karta raqamini o'qiydi.
